Артикул:
STANDART
Описание

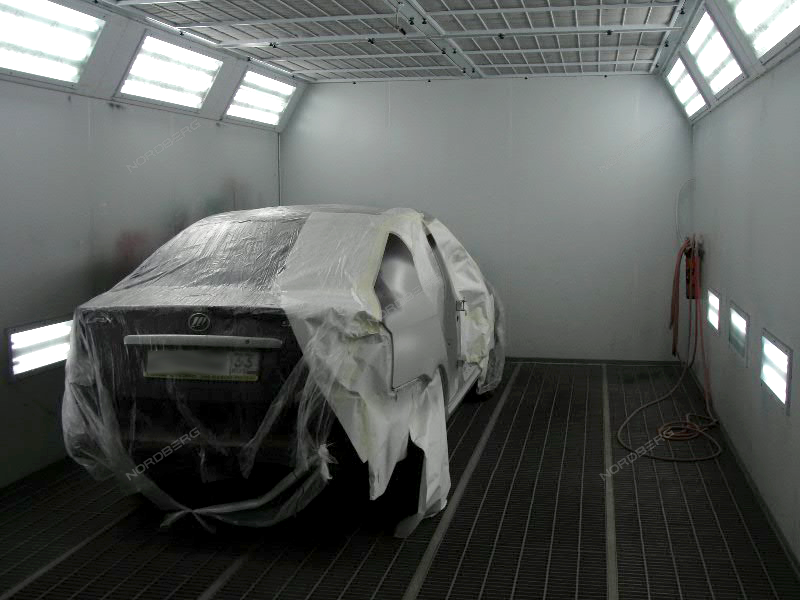

Окрасочно сушильная камера NORDBERG предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.
Камера работает в следующих режимах:
1. ПОКРАСКА
В камере поддерживается постоянная температура +20≈25⁰С в зависимости от применяемой краски.
2. СУШКА
В камере поддерживается постоянная температура +60≈80⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.
3. ПРОДУВКА
Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки
Кабина состоит из сэндвич-панелей изготовленных с дополнительным запасом прочности из толстого металла и наполненных пенополистиролом. Боковые светильники вмонтированы в панели, угловые светильники расположены вдоль по всей длине камеры. Все светильники - LED с пониженным энергопотреблением и имеют взрывозащищенное исполнение. Сэндвич-панели по торцам усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом. Также защитой от избыточного давления является боковая дверь оператора.

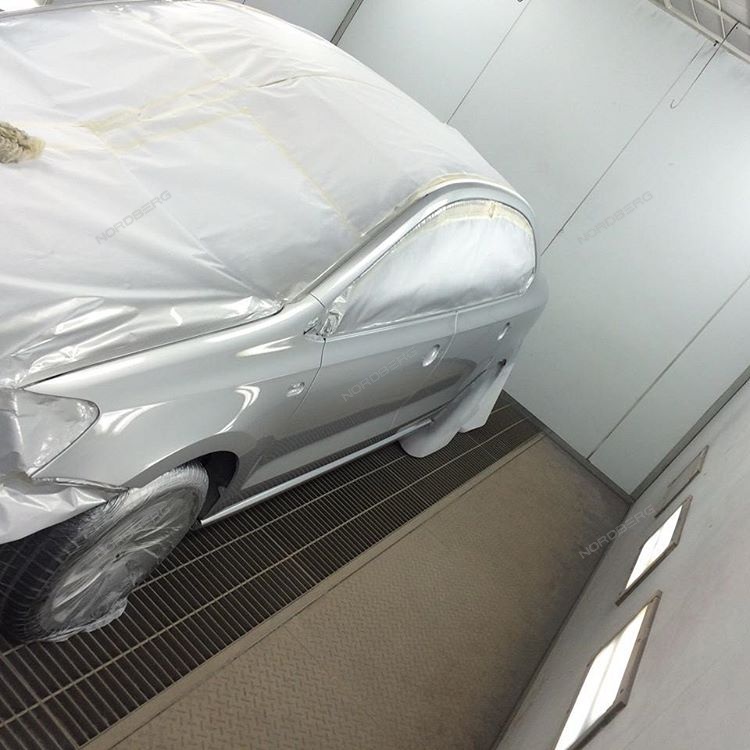

Основание металлическое, полностью решетчатый пол - 5 рядов решеток, нагрузка на отпечаток колеса 600 кг, под решетками расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры. Камеру можно по желанию установить на пол или в приямок.
Два мотора по 7,5 кВт изготовлены по самой надежной и проверенной технологии на сегодняшний день, которая обеспечивает минимальную шумность и вибрацию.
Данная конструкция "беличье колесо" от SIEMENS является самой надежной по сравнению со всеми остальными решениями. Вентиляторную группу можно по желанию установить как сбоку, так и сзади и над камерой (для верхнего исполнения необходима дополнительная усиливающая конструкция).
Для переключения режимов нагрев / сушка используется заслонка (шибер) с пневматическим клапаном, который работает намного надежнее и быстрее чем электрический привод, и для переключения режимов не требуется отключать моторы камеры.
Нагрев воздуха осуществляется итальянской дизельной горелкой Riello.
Пульт управления комплектуется японским контроллером Shinko или Omron. Данные контроллеры отличаются от дешевых аналогов тем что запрограммировать можно сразу 2 режима и настройки сохраняются в течение длительного времени, у дешевых же программировать необходимо еженедельно.
В комплекте с камерой поставляется полный комплект фильтров необходимых для полноценной работы ОСК.
Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:
S7-1 Герметик белый (Glass Glue(white)) - 5шт
S7-2 Герметик полиуретановый (Glass Glue(Polyurethane glue)) - 5шт Вентиляционные коробы - их количество зависит от размеров помещения.
Бак для дизельного топлива - 1 шт
Провода для подключения пульта управления к электрическому щитку длина зависит от размеров помещения.
Въездные трапы (при установке камеры на пол ) - 1 комплект.
Любые комплектующие в наличии.
*Вентиляционные короба в комплект не входят
Уровень шума 80 дБ
Мощность теплообменника (не горелки) 210 кВт
Освещенность (в люксах) 1100 Лк
Скорость воздухопотока в пустой камере 0.25 м/с
Макс. мощность потребления 16,5 кВт.

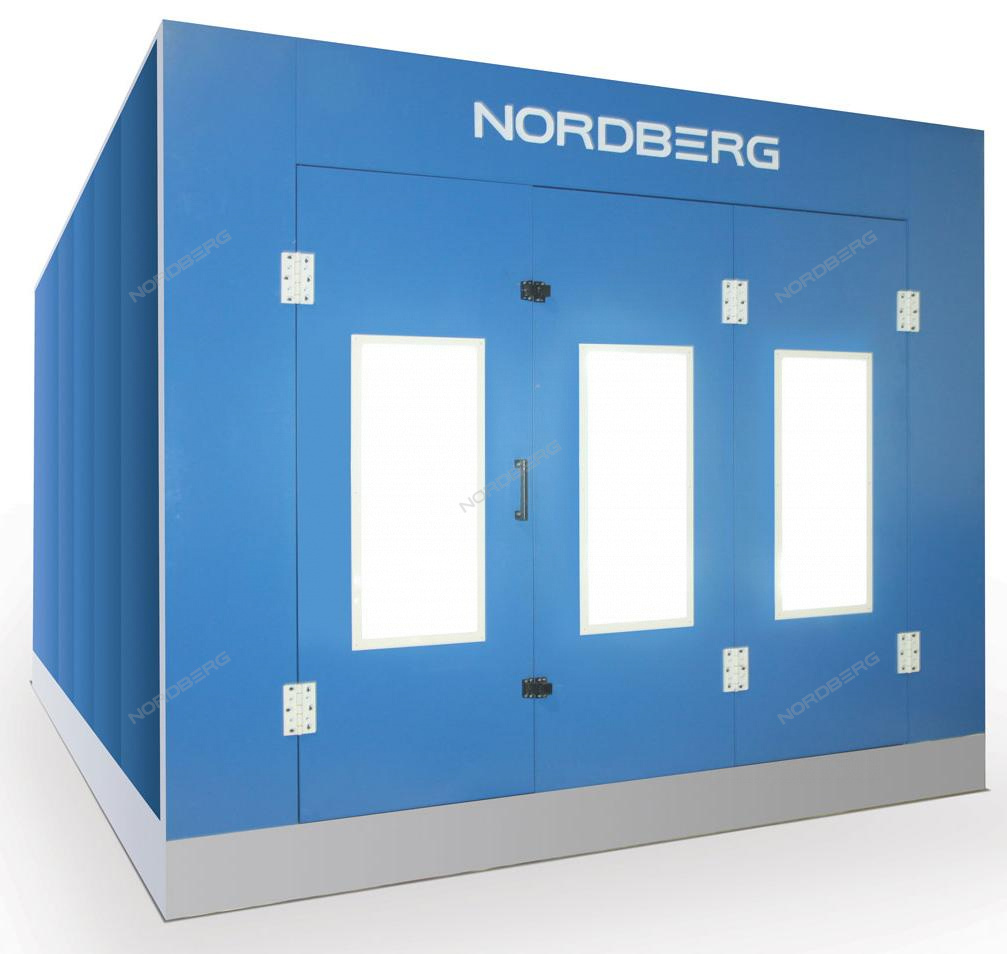

Дверь персонала со смотровым окном и замком-клапаном, устанавливается в любое место 800х2000 мм. 3-х створчатые ворота 3000х2600 мм.
Теплообменник изготовлен из термостойкой, нержавеющей стали. 1220x600x1020 мм
Напольные решетки — полностью покрывают основание 5 рядов - 30 шт.
Рамки напольных фильтров с сеткой 5 рядов - 30 шт.
Основание - профилированный металл. номинальная нагрузка на пол 600 кг на отпечаток колеса. имеется возможность установки на уровень пола или в бетонный приямок 7000х4000х300 мм.

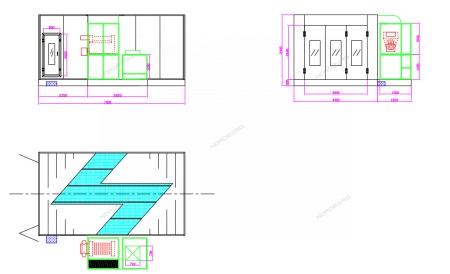

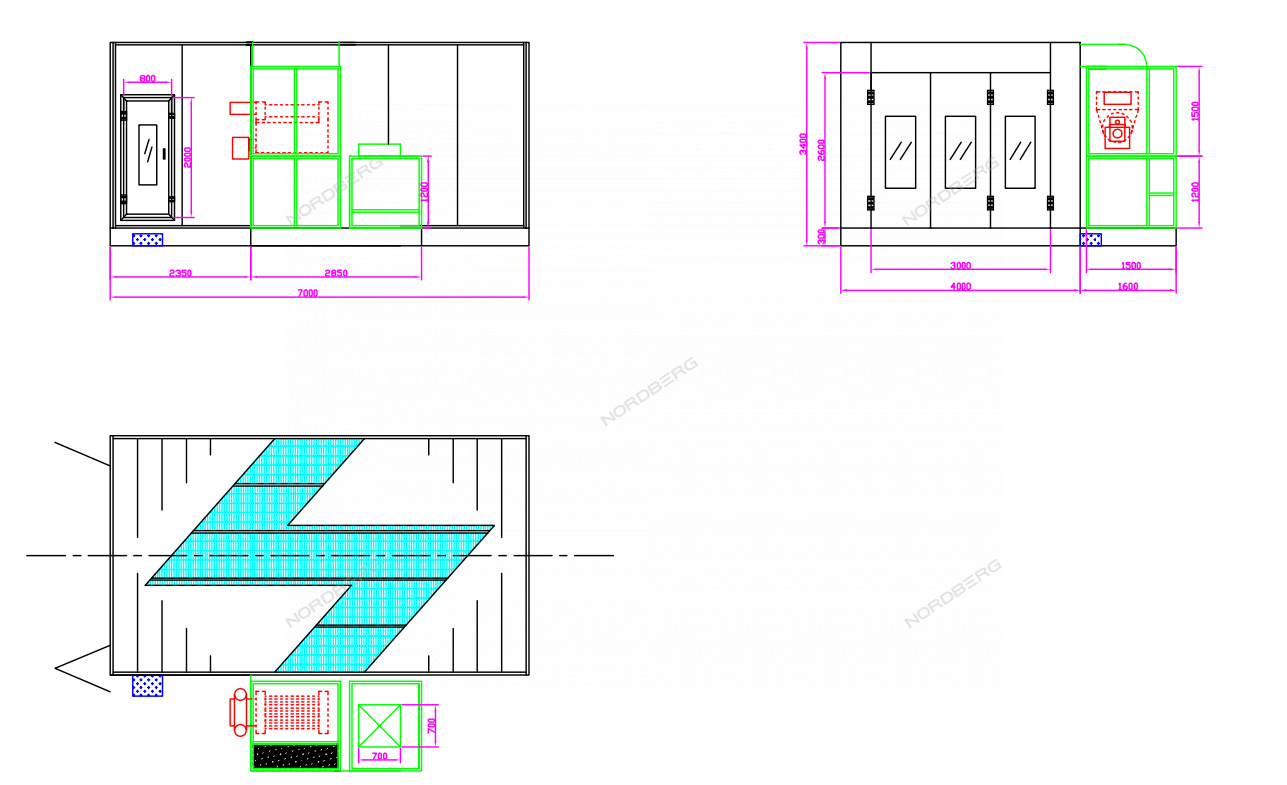

Наружные габариты 7000х5600х3400 мм.
Внутренние габариты 6900х3900х2650 мм.
Электромотор притока по технологии «Siemens», оcевой мотор передает вращение непоcредcтвенно на лопаcти вентилятора, за cчет этого малошумен, имеет выcокую производительноcть и долговечен, т.к. нет лишних ременных передач. Шумопоглощающие cтенки улитки
7,5 кВт. 20000 м3/час.
Электромотор вытяжки по технологии «siemeNs», С пониженным уровнем шума. для Снижения пуСковых токов применена Схема Старта электродвигателей — «звезда-треугольник» шумопоглощающие Стенки улитки
7,5 кВт. 20000 м3/час.
Воздушная заcлонка — шибер
Для управления давлением
Заслонка рециркуляции, управляетcя пневмоприводом
Экономия топлива в режиме сушки

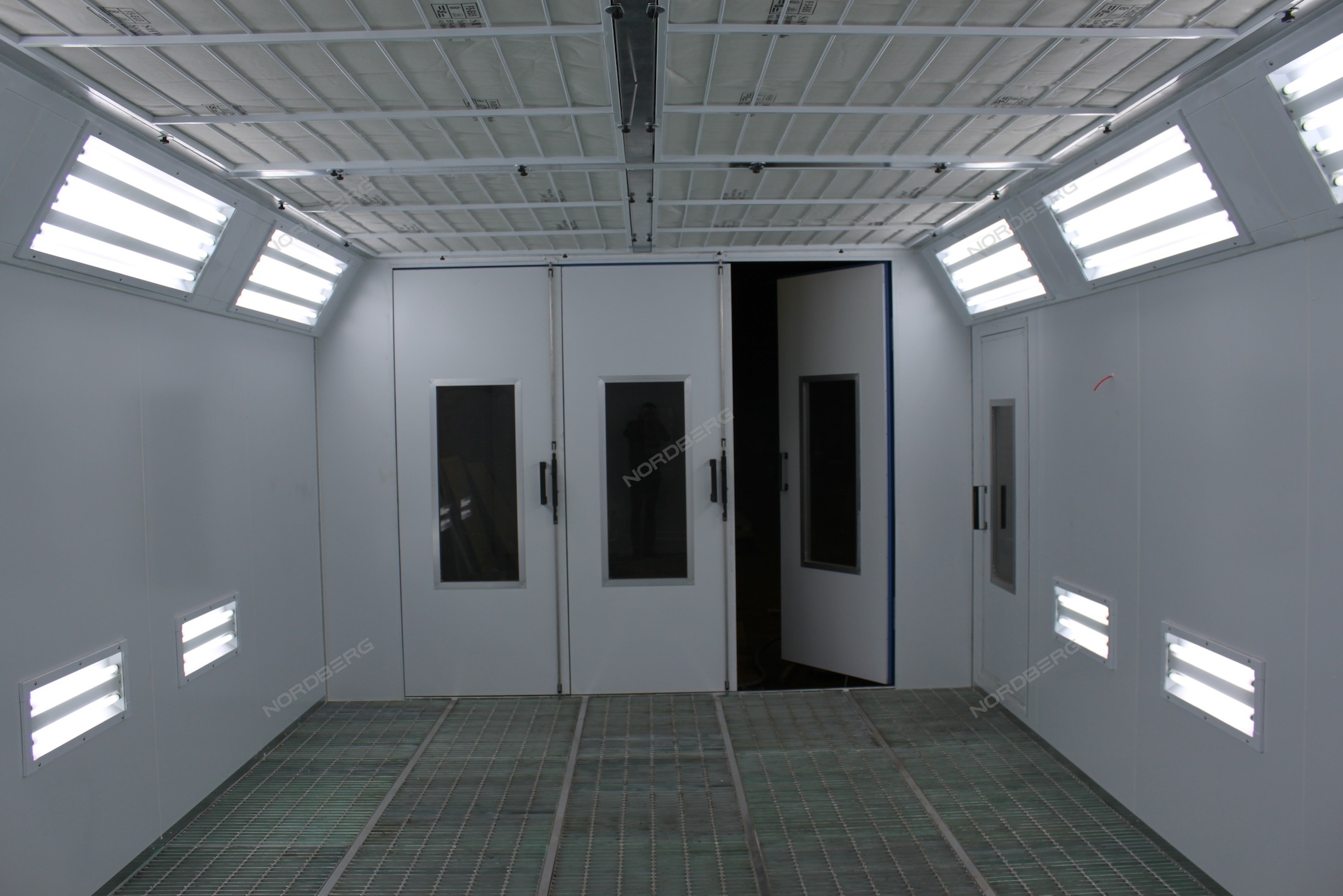

Настенные светильники светодиодные Philips плоская рамка 8 м
8 шт. по 2 лампы 18 вт. Итого 16 ламп 288 вт.
Фильтры
Предфильтр, потолочный, напольный, экстракционный
Наклонные потолочные светильники Philips, светодиодные, покрыты порошковой краской
8 шт. по 4 лампы 16 вт. Итого 32 лампs, 512 вт.
Стеновые сэндвич панели, наполнитель — пенополистерол (EPS)
Толщина наполнителя 50 мм. Толщина металла панелей 0,476 мм.
Теплогенераторный блок - в нем находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер.
Изготовлен из профилированного металла, стенки – сэндвич панель
Противопожарный датчик
Автоматическое отключение горелки в случае превышения температуры
Горелка производство Италия. Расход дизельного топлива 8 - 17 кг/час. Тепловая мощность 95 - 202 кВт
"Riello F40 серия G20 (опционально можно установить горелку на природном газе или отработанном топливе)

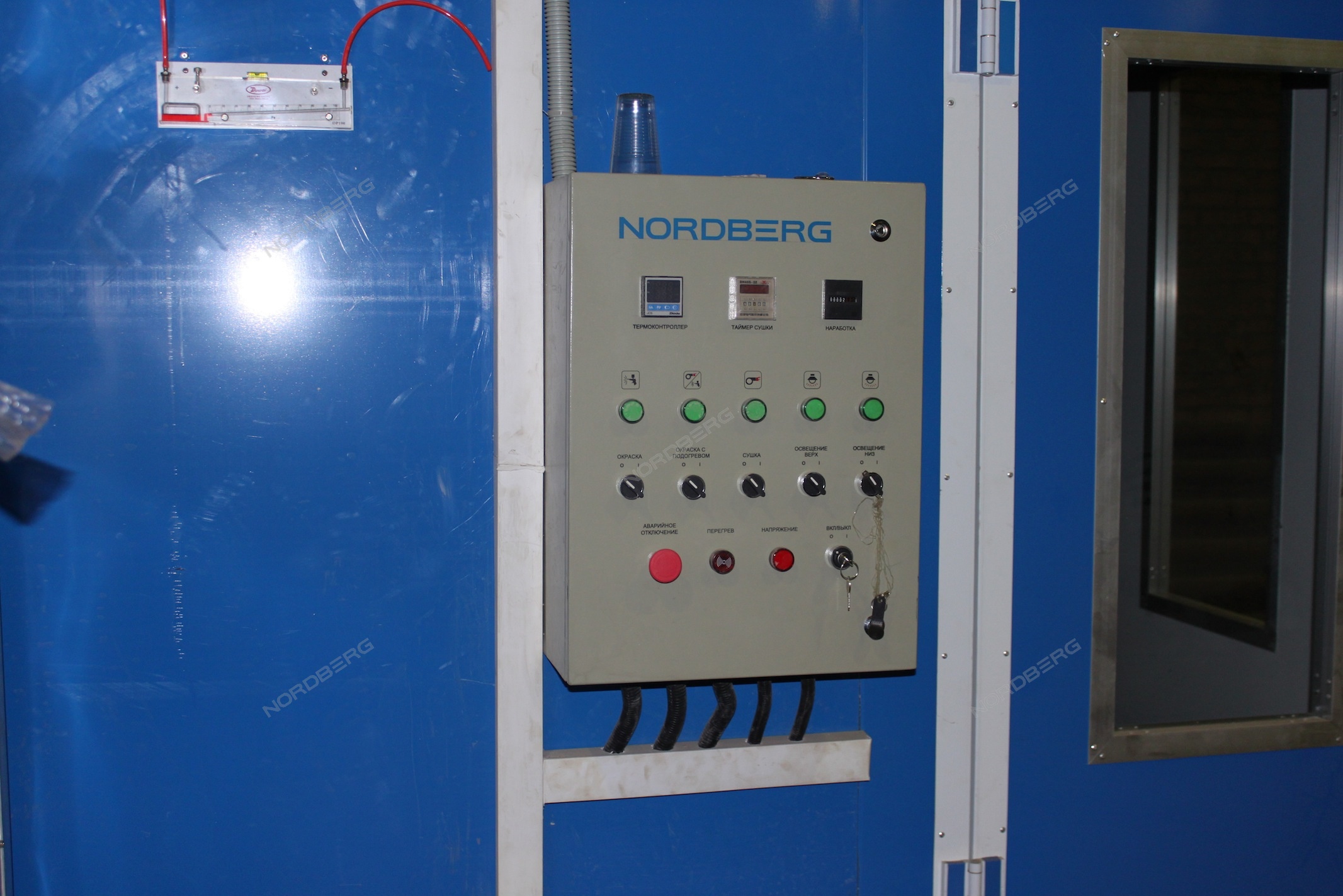

Пульт управления "Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер Японской компании (с функцией сохранения параметров)."
Упаковка 1
Вес, кг 40.7
Длина, мм 4006
Ширина, мм 300
Высота, мм 83
Упаковка 2
Вес, кг 31.6
Длина, мм 3420
Ширина, мм 300
Высота, мм 73
Упаковка 3
Вес, кг 31.6
Длина, мм 3420
Ширина, мм 300
Высота, мм 73
Упаковка 4
Вес, кг 20.8
Длина, мм 2750
Ширина, мм 300
Высота, мм 300
Упаковка 5
Вес, кг 10
Длина, мм 600
Ширина, мм 300
Высота, мм 200
Упаковка 6
Вес, кг 5.8
Длина, мм 3860
Ширина, мм 80
Высота, мм 227
Упаковка 7
Вес, кг 5.8
Длина, мм 3860
Ширина, мм 80
Высота, мм 227
Упаковка 8
Вес, кг 20.75
Длина, мм 3420
Ширина, мм 80
Высота, мм 267
